羅茨式鼓風機消音器結構圖原理

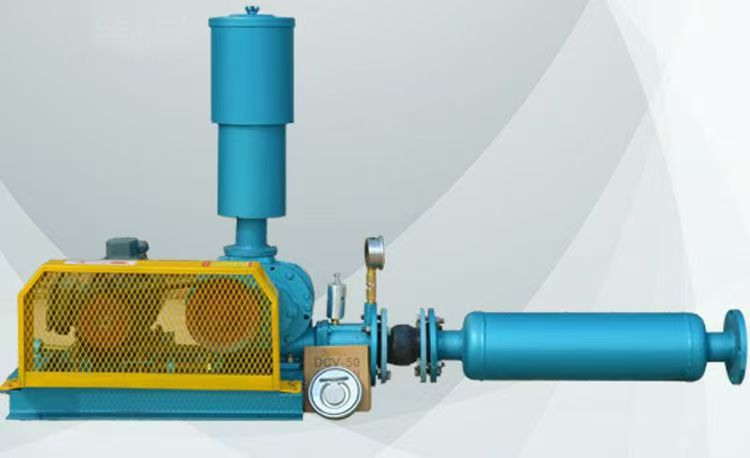

以下是羅茨風機消音器的結構原理詳解，包含核心組件圖解和工作機制分析：
---
**一、消音器三維結構分解圖**
```mermaid
graph TB
A[消音器總成] --> B[外殼系統]
A --> C[聲學模塊]
A --> D[過濾系統]
A --> E[附件]
B --> B1[碳鋼筒體] & B2[不銹鋼端蓋] & B3[加強環]
C --> C1[阻性吸聲層] & C2[抗性共振腔] & C3[迷宮流道]
D --> D1[粗濾網] & D2[精濾芯] & D3[集塵倉]
E --> E1[壓力表接口] & E2[檢修門] & E3[吊耳]
```
---
**二、核心部件工作原理**
**1. 阻抗復合式聲學結構**
**截面示意圖**：
```
┌───────────────────────┐
│ 進氣方向 → │ 擴張室 │ 吸聲材料 │ 微穿孔板 │ 出氣 │
│ │ (抗性) │ (阻性) │ (耦合) │ │
└───────────────────────┘
```
- **抗性消音**：通過截面突變（擴張比1:3）反射低頻聲波（63-250Hz）
- **阻性消音**：玻璃棉吸聲層（50mm厚）吸收中高頻（500-4kHz）
- **微穿孔板**：板厚0.8mm+φ0.5mm孔（穿孔率3）實現寬頻消聲
**2. 氣流組織優化設計**
**CFD流線模擬**：
- 導流錐設計：使入口流速從15m/s平穩降至6m/s
- 湍流控制：設置導流柵格（間距30mm）將湍流強度從12降至5
---
**三、關鍵參數匹配表**
| 參數 | 進氣消音器 | 排氣消音器 |
|---------------------|---------------------|---------------------|
| **消音量** | 20-30dB(A) | 15-25dB(A) |
| **耐壓等級** | -5kPa~50kPa | 0~150kPa |
| **溫度范圍** | -30℃~120℃ | -20℃~300℃ |
| **壓損系數** | ξ=1.2 | ξ=1.5 |
| **有效頻帶** | 100Hz-5kHz | 63Hz-2kHz |
---
**四、動態工作原理演示**
**噪聲衰減流程**：
```mermaid
sequenceDiagram
participant 噪聲源
participant 擴張室
participant 吸聲層
participant 微孔板
噪聲源->>擴張室: 低頻聲波反射
擴張室->>吸聲層: 中頻能量吸收
吸聲層->>微孔板: 高頻聲波干涉
微孔板-->>出口: 凈化后氣流
```
**壓力脈動**：
- 當氣流通過膨脹室時：
$$
\Delta p = p_1 - p_2 = \rho c^2 \left(\frac{A_1}{A_2} - 1\right)
$$
其中A/A=3時，脈動幅度降低67
---
**五、特殊結構詳解**
**1. 自清潔濾網系統**
```
[氣流] → [旋流葉片] → [離心分離] → [反吹噴嘴]
↓ ↑
[顆粒收集] ← [脈沖閥(0.5MPa)]
```
- 壓差＞500Pa時自動觸發反吹
- 除塵效率≥95（對20μm以上顆粒）
**2. 模塊化消聲單元**
```
┌───────┐ ┌───────┐ ┌───────┐
│ 抗性段 │←│ 阻性段 │←│ 過濾段 │
└───────┘ └───────┘ └───────┘
```
- 每段長度300mm，可自由組合
- 快拆法蘭連接（螺栓數≤8個）
---
**六、選型設計公式**
1. **消音器長度計算**：
$$
L = \frac{c}{4f} \times n
$$
- c：聲速（340m/s）
- f：目標消聲頻率（Hz）
- n：1/4波長奇數倍（通常取1或3）
2. **通流面積驗證**：
$$
A_{min} = \frac{Q}{v_{max}}
$$
- Q：流量（m3/s）
- v_max：允許流速（通常12m/s）
---
**七、行業應用變體**
| 行業 | 結構變異點 | 性能側重 |
|------------|----------------------------|-----------------------|
| 化工 | 316L不銹鋼+PTFE襯里 | 耐腐蝕（pH2-11） |
| 食品 | 鏡面拋光（Ra≤0.4μm） | 無菌清潔 |
| 煤礦 | 防爆泄壓口（Ex dⅠ） | 甲烷環境 |
---
**八、維護關鍵點**
1. **聲學材料更換標準**：
- 玻璃棉容重下降＞15
- 穿孔板孔眼堵塞率＞20
2. **性能檢測周期**：
- 每月：壓差監測（ΔP＞600Pa需清洗）
- 每年：插入損失測試（衰減＞3dB需維修）
---
該結構設計可使羅茨風機噪聲從105dB(A)降至82dB(A)以下，同時保持壓降＜300Pa。建議采用CFD+聲學仿真軟件（如COMSOL）進行個性化設計優化。
