離心通風機和羅茨鼓風機的區別

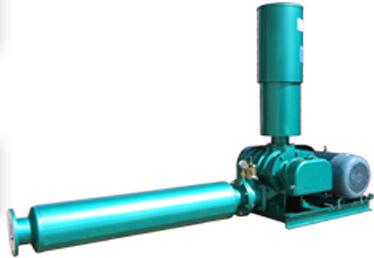

今天我們主要來給大家說一下我們?nèi)粘３Ｒ姷娘L機種類中離心通風機和羅茨鼓風機的區別，首先要為大家簡單的說下2種風機的簡單的原理，離心通風這類風機的風量大，壓力小！氣體進入旋轉的葉片通道里，經過葉片與空氣的相互作用力，將氣體壓縮排出這種形式類似家用電扇。因為通風機產生的壓力比較小，被輸送的空氣密度變化低，所以一般主要用在管道通風，不可做壓縮流體來處理。而鼓風機的壓力比較高，被輸送的空氣密度變化大可以用在教多的行業里，接下來說下羅獲鼓風機是一一種雙轉子壓縮機械，兩轉子的軸線互相平行。轉子由葉輪與軸組合面成,葉輪之間、葉輪與機殼及墻板之間具有微小間隙，以避免相互接觸。兩轉子由原動機通過一對間步齒輪驅動,作方向相反的等速旋轉。借助于兩葉輪的相互嚙合(假定其葉面相互接觸),鼓風機進排氣口不直接相通,葉輪與機殼及墻板圍成封閉的基元容積,其大小在旋轉過程中不發生變化。傳統形式下,氣體的壓縮,是在基元容積與排氣口連通的一瞬間，由高壓氣體向基元容積回流均壓而實現的。
離心通風機的性能曲線是主要工作參數之間變化關系的性能曲線，它可以有各種不同的表達方式，其中常見的是有因次性能曲線、無因次性能曲線及性能表、系列產品綜合性能曲線等，現分別討論如下。有因次性能曲線及性能表有因次性能曲線是對每一臺 具體型號的通風機，在一定的轉速下，由制造廠根據實際測定作出的，用來反映各主要工作參數包括風壓P、效率辦功率N與流量Q間的關系。給出了4-72No.5離心通風機在n= 2900r/ min時的各有因次性能曲線。從圖中可以看出，風機在一-定轉速下工作時，可以輸出不同的流量Q。對應每一個流量給出一個確定的風壓p。一般而言，并都具有當流量增加時，風壓減小的特征。但是，不同流量所對應的效率是不同的，對應于Q7曲線上最高效率7mex點的流量，往往是在氣流進人葉道及機殼無沖擊時的設計流量。偏離此流量下工作，效率就降低。般認為， 只有使通風機在不低于最高效率的90%范圍內工作才是合理的。性能曲線圖上還給出了功率N隨流量的變化關系。一般當流量增加時，功率也增加。但如果風量增加時風壓下降很快，功率也有下降。還有一種方式，它不給出具體曲線而以列表的方式，用數字給出經濟使用范圍內若干個工作點的各主要工作參值，如表3-3所示，即可為選擇合適的通風機和分類運行工況提供依據。風機的有因次曲線或性能表，可從產品樣本有關手冊中查得。 各種型號離心通
離心通風機的性能曲線是主要工作參數之間變化關系的性能曲線，它可以有各種不同的表達方式，其中常見的是有因次性能曲線、無因次性能曲線及性能表、系列產品綜合性能曲線等，現分別討論如下。有因次性能曲線及性能表有因次性能曲線是對每一臺 具體型號的通風機，在一定的轉速下，由制造廠根據實際測定作出的，用來反映各主要工作參數包括風壓P、效率辦功率N與流量Q間的關系。給出了4-72No.5離心通風機在n= 2900r/ min時的各有因次性能曲線。從圖中可以看出，風機在一-定轉速下工作時，可以輸出不同的流量Q。對應每一個流量給出一個確定的風壓p。一般而言，并都具有當流量增加時，風壓減小的特征。但是，不同流量所對應的效率是不同的，對應于Q7曲線上最高效率7mex點的流量，往往是在氣流進人葉道及機殼無沖擊時的設計流量。偏離此流量下工作，效率就降低。般認為， 只有使通風機在不低于最高效率的90%范圍內工作才是合理的。性能曲線圖上還給出了功率N隨流量的變化關系。一般當流量增加時，功率也增加。但如果風量增加時風壓下降很快，功率也有下降。還有一種方式，它不給出具體曲線而以列表的方式，用數字給出經濟使用范圍內若干個工作點的各主要工作參值，如表3-3所示，即可為選擇合適的通風機和分類運行工況提供依據。風機的有因次曲線或性能表，可從產品樣本有關手冊中查得。 各種型號離心通
