昶盛羅茨風機-100型羅茨風機-100風機選型樣本

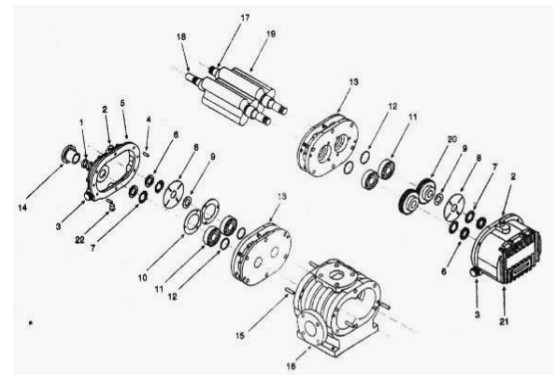

今天小編來給大家說下100三葉羅茨風機的主要配件，不倫是150型號還是200型號或者300型號等，鼓風機上的主要配件都是一樣，同時不倫羅茨風機分類是那種的，在使用的主要的部件上，基本上是相同的！我們配合羅茨風機的結構圖紙，來給大家詳細的介紹一下每個部分的結構如圖所示：

1.機殼

2.葉輪

3.主動軸

4.從動軸

5.驅端側板

6.齒端側板

7.軸承

8.軸承

9.齒端密封圈

10.驅端密封圈

11.軸承套筒

12.主動軸承壓蓋

13.從動軸承壓蓋

14.Z型密封圈

15.齒輪

16.平墊

17.U型螺母

18.齒輪箱

19.軸套

20.端蓋

21.平鍵

22.絲堵

23.油標

24.排氣體

25.黃油杯

26.齒輪箱墊片

27.風口接管

28.風口墊片

29.墊圈

30.風機帶輪

31.O形密封圈

32.定位銷

33.六角頭螺栓

上面是我們日常經常見到的羅茨風機的整機的結構配件，用戶在以后的維修中可以根據每個故障的問題，以及需要更好的部件可以有一個更好的認識！方便用戶在以后的使用中有一個詳細的認識！接下來我們說下100型號羅茨風機的選型樣本，小編在以往的篇章中有詳細的解說過，本章主要是給用戶再次加深印象！如果在使用中依舊存在疑問，可以隨時電話致電昶盛風機廠，有專業的技術人員為您提供指導！

轉速r/min	壓力kpa	風量m3/min	軸功率	電機型號	電機功率kw	機子重量
	9.8	4.57	1.35	Y100L2-4	3
	14.7	4.42	1.83	Y100L2-4	3
	19.6	4.26	2.25	Y100L2-4	3
	24.5	4.07	2.72	Y100L2-4	3
	29.4	3.93	3.12	Y112M-4	4
1060	34.3	3.84	3.55	Y112M-4	4	309
	39.2	3.72	4.02	Y132S-4	5.5
	44.1	3.57	4.46	Y132S-4	5.5
	49	3.46	4.97	Y132S-4	5.5
	53.9	3.35	5.42	Y132M-4	7.5
	58.8	3.25	5.85	Y132M-4	7.5
轉速r/min	壓力kpa	風量m3/min	軸功率	電機型號	電機功率kw	機子重量
	9.8	4.98	1.53	Y100L2-4	3
	14.7	4.82	2.03	Y100L2-4	3
	19.6	4.67	2.44	Y100L2-4	3
	24.5	4.52	2.94	Y112M-4	4
	29.4	4.38	3.43	Y112M-4	4
1140	34.3	4.25	3.93	Y132S-4	5.5	309
	39.2	4.14	4.35	Y132S-4	5.5
	44.1	4.03	4.86	Y132S-4	5.5
	49	3.92	5.35	Y132M-4	7.5
	53.9	3.83	5.85	Y132M-4	7.5
	58.8	3.73	6.35	Y132M-4	7.5
轉速r/min	壓力kpa	風量m3/min	軸功率	電機型號	電機功率kw	機子重量
	9.8	5.36	1.69	Y100L2-4	3
	14.7	5.15	2.22	Y100L2-4	3
	19.6	5.01	2.72	Y112M-4	4
	24.5	4.87	3.23	Y112M-4	4
	29.4	4.75	3.73	Y132S-4	5.5
1220	34.3	4.63	4.22	Y132S-4	5.5	309
	39.2	4.55	4.74	Y132S-4	5.5
	44.1	4.44	5.27	Y132M-4	7.5
	49	4.35	5.78	Y132M-4	7.5
	53.9	4.25	6.35	Y132M-4	7.5
	58.8	4.15	6.92	Y132M-4	7.5
