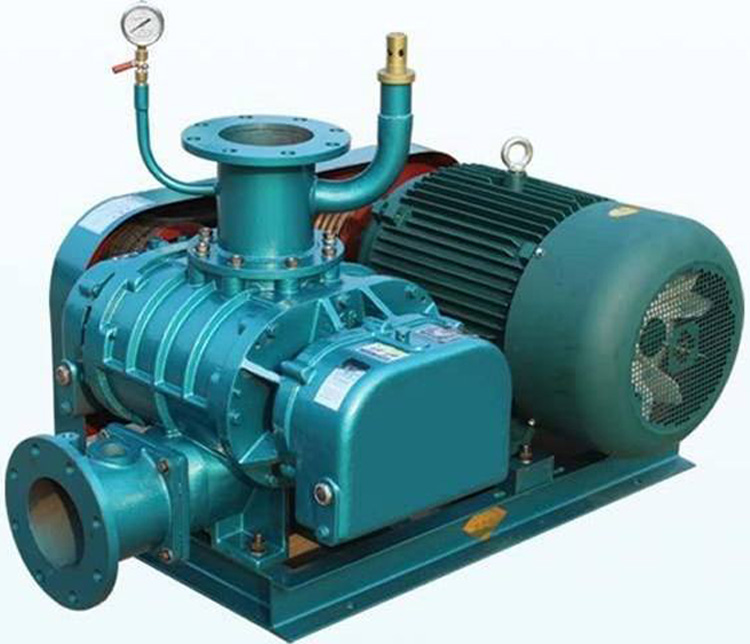

本節小編與大家分享的是150v羅茨真空泵的選型參數，用戶可以通過下面的參數冊選擇適合自己的參數。正常情況下正壓使用的時候出氣壓力在9.8-58.8kpa，作為負壓使用時壓力在-13.3到-46.6kpa，這兩者之間都是羅茨風機只是應用的方式不同，正壓使用的是排氣口，負壓利用的是進氣口。

羅茨真空泵工作原理：羅茨泵的工作原理與羅茨鼓風機相似。由于轉子的不斷旋轉,被抽氣體從進氣口吸入到轉子與泵殼之間的空間v0內,再經排氣口排出。由于吸氣后v0空間是全封閉狀態,所以,在泵腔內氣體沒有壓縮和膨脹。但當轉子頂部轉過排氣口邊緣,v0空間與排氣側相通時,由于排氣側氣體壓強較高,則有一部分氣體返沖到空間v0中去,使氣體壓強突然增高。當轉子繼續轉動時,氣體排出泵外。羅茨泵在泵腔內,有二個“8”字形的轉子相互垂直地安裝在一對平行軸上,由傳動比為1的一對齒輪帶動作彼此反向的同步旋轉運動。在轉子之間,轉子與泵殼內壁之間,保持有一定的間隙,可以實現高轉速運行

轉速	壓力Kpa	流量m3/min	電機型號	功率kw	重量kg
810	-13.3	12.6	Y132M-4	7.5	640
	-19.9	12.2	Y132M-4	7.5
	-26.6	11.8	Y132M-4	7.5
	-33.3	11.4	Y160M-4	11
	-39.9	11	Y160L-4	15
	-46.6	10.75	Y160L-4	15
870	-13.3	13.8	Y132M-4	7.5	640
	-19.9	13.3	Y132M-4	7.5
	-26.6	12.8	Y160M-4	11
	-33.3	12.3	Y160M-4	11
	-39.9	11.8	Y160L-4	15
	-46.6	11.5	Y160L-4	15
990	-13.3	15.6	Y132M-4	7.5	666
	-19.9	15.1	Y132M-4	7.5
	-26.6	14.6	Y160M-4	11
	-33.3	14.2	Y160L-4	15
	-39.9	13.8	Y160L-4	15
	-46.6	13.6	Y180M-4	18.5
1120	-13.3	17.7	Y132M-4	7.5	681
	-19.9	17.3	Y160M-4	11
	-26.6	16.8	Y160L-4	15
	-33.3	16.3	Y160L-4	15
	-39.9	15.8	Y180M-4	18.5
	-46.6	15.5	Y180L-4	22
1200	-13.3	19.2	Y160M-4	11	681
	-19.9	18.7	Y160M-4	11
	-26.6	18.2	Y160L-4	15
	-33.3	17.8	Y180M-4	18.5
	-39.9	17.3	Y180M-4	18.5
	-46.6	16.93	Y180L-4	22
1270	-13.3	20.3	Y160M-4	11	681
	-19.9	19.9	Y160L-4	15
	-26.6	19.5	Y160L-4	15
	-33.3	19.1	Y180M-4	18.5
	-39.9	18.7	Y180L-4	22
	-46.6	18.09	Y180L-4	22
1410	-13.3	22.5	Y160L-4	15	752
	-19.9	22.1	Y160L-4	15
	-26.6	21.7	Y180M-4	18.5
	-33.3	21.3	Y180L-4	22
	-39.9	20.9	Y200L-4	30
	-46.6	20.69	Y200L-4	30
