羅茨鼓風機工作原理詳解：工作循環示意圖
**羅茨鼓風機工作原理詳解**

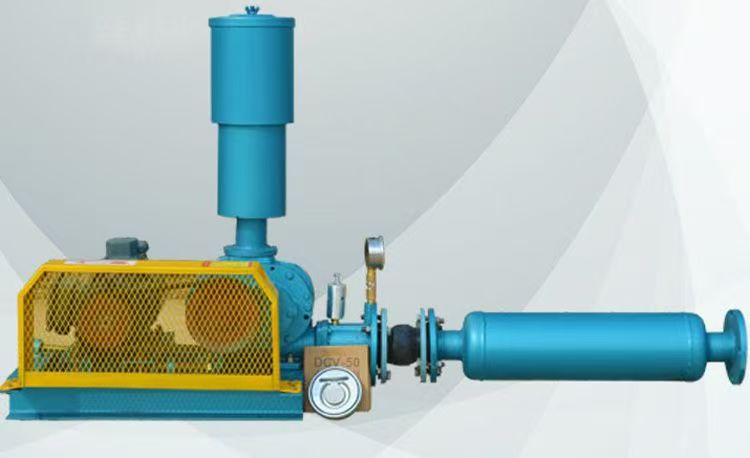

羅茨鼓風機是一種**容積式氣體輸送設備**，其核心原理是通過兩個相互嚙合的轉子（葉輪）在機殼內作反向旋轉，強制推移氣體實現定向輸送。以下是分步解析：
---
**一、核心工作過程**
1. **吸氣階段**
- 當葉輪從進氣口脫離嚙合時，葉輪與機殼之間形成逐漸擴大的空腔 → 腔體內產生負壓 → 外部氣體被吸入。
2. **封閉輸送階段**
- 葉輪繼續旋轉，將氣體封閉在由葉輪和機殼構成的密閉腔室中。
- *關鍵特性*：氣體在此階段**未被壓縮**，僅隨葉輪旋轉向前推送。
3. **排氣階段**
- 當葉輪旋轉至與排氣口連通時，腔室容積減小 → 氣體被強制排出。
- *壓力來源*：排氣壓力由后端系統阻力（如管道、閥門阻力）決定。
```plaintext
[工作循環示意圖]
① 吸氣 → ② 封閉輸送 → ③ 排氣 → 循環往復
```
---
**二、核心結構功能**
| **部件** | **作用** |
|----------------|-------------------------------------------------------------------------|
| **葉輪** | 通常為二葉或三葉型，精密加工（間隙0.15~0.4mm），通過同步齒輪保持非接觸嚙合。 |
| **同步齒輪** | 確保兩葉輪以180°相位差反向旋轉，避免碰撞。 |
| **機殼** | 鑄鐵或不銹鋼材質，形成密閉腔體，承受氣體壓力。 |
| **進出口** | 單向閥設計（部分型號），防止氣體倒流。 |
---
**三、關鍵工作特性**
1. **容積式原理**
- **流量恒定**：理論流量僅與葉輪轉速、容積有關，與出口壓力無關。
- *公式*：`Q = 4 × V × n × η`
- `V`：葉輪每轉排量（m3/r）
- `n`：轉速（rpm）
- `η`：容積效率（通常0.75~0.85）。
2. **無內壓縮**
- 氣體在腔室內**未被主動壓縮**，壓力升高僅因排氣阻力導致。
- *結果*：效率低于螺桿壓縮機，但結構更簡單可靠。
3. **強制輸送**
- 即使出口壓力波動（如管道堵塞），仍能維持流量穩定（需防止超壓）。
---
**四、性能特點對比**
| **特性** | **羅茨鼓風機** | **離心風機** | **螺桿壓縮機** |
|----------------|----------------------------|----------------------------|--------------------------|
| **流量調節** | 僅能通過轉速調節 | 可通過閥門調節 | 轉速+旁通閥調節 |
| **效率** | 中（50~70） | 高（80~90） | 高（75~85） |
| **噪音** | 較高（75~95 dB） | 較低（65~85 dB） | 中（70~90 dB） |
| **維護成本** | 低（無易損件） | 中（需定期調校） | 高（潤滑油系統復雜） |
---
**五、典型應用場景**
1. **污水處理**：曝氣池供氧（壓力39.2~58.8 kPa）。
2. **氣力輸送**：顆粒物料（如水泥、面粉）推送。
3. **真空吸附**：反接使用時作真空泵（負壓-50 kPa）。
4. **化工流程**：反應釜氣體循環（需防爆設計）。
---
**六、常見問題解答**
**Q：為什么羅茨風機排氣溫度較高？**
- **原因**：無內壓縮導致氣體絕熱壓縮發生在排氣瞬間，能量轉化為熱能。
- **解決**：加裝冷卻器或降低壓縮比。
**Q：如何判斷葉輪磨損？**
- **癥狀**：風量下降、電流降低。
- **檢測**：用塞尺測量徑向間隙（＞0.4mm需更換）。
---
**總結**：羅茨鼓風機通過葉輪嚙合強制輸送氣體，適合**低壓恒流**場景，具有結構簡單、耐用的優勢，但需注意壓力限制（通常≤98 kPa）和噪音控制。選型時需優先匹配流量和系統阻力需求。
